一、主要用途
边坡合成孔径雷达监测预警系统（简称“边坡雷达”）是基于地基合成孔径雷达差分干涉测量技术的边坡位移遥感监测系统，能够对露天矿边坡、排土场边坡、尾矿库坝坡、水电库岸和坝体边坡、山体滑坡、大型建构筑物的变形、沉降等实施大范围连续监测，可广泛用于重要工程安全保障、健康评估和应急抢险，对各种坍塌灾害进行预警预报。

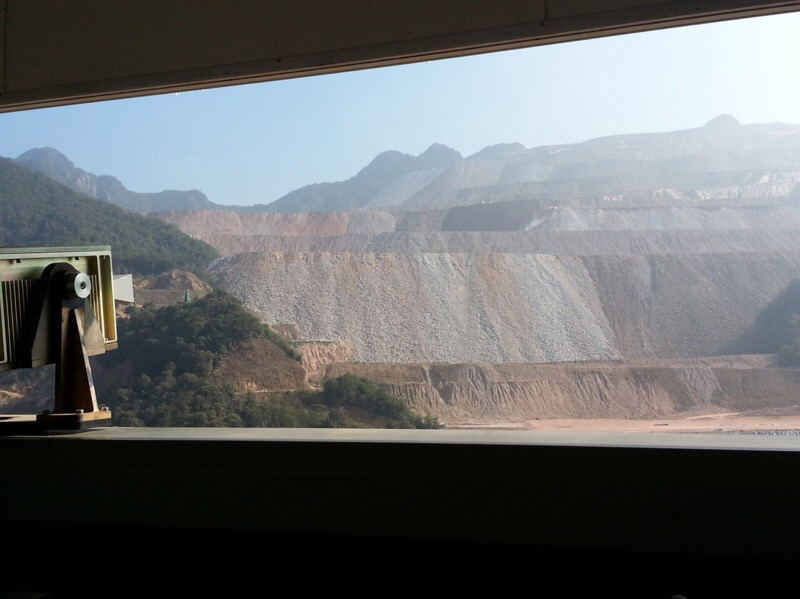

露天矿山排土场边坡监测
山体滑坡尾矿库坝坡水坝和库岸边坡
高跨桥梁高压电线塔地震/滑坡救援
基本原理
边坡雷达的基本原理是基于地基合成孔径雷达差分干涉测量技术。通过地基合成孔径雷达技术，在距离向利用脉冲压缩实现高分辨率，在方位向通过波束锐化实现高分辨率，从而获取观测区域的二维高分辨率图像；通过差分干涉测量技术，把同一目标区域，不同时间获取的序列二维高分辨率图像结合起来，利用图像中各像素点的相位差反演获得被测区域的高精度形变信息。再利用网络远程控制系统实现自动监测，当边坡变形量和变形速率达到预警级别时，提前发出灾害预警。
系统组成
系统硬件：雷达收发与天线、直线轨道、控制与配电箱
系统软件：控制与数据采集软件和形变监测预警软件

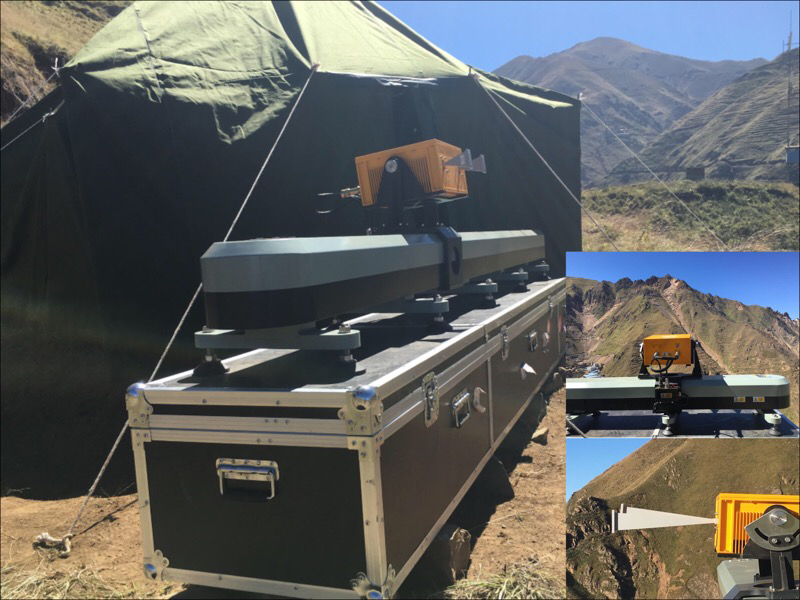

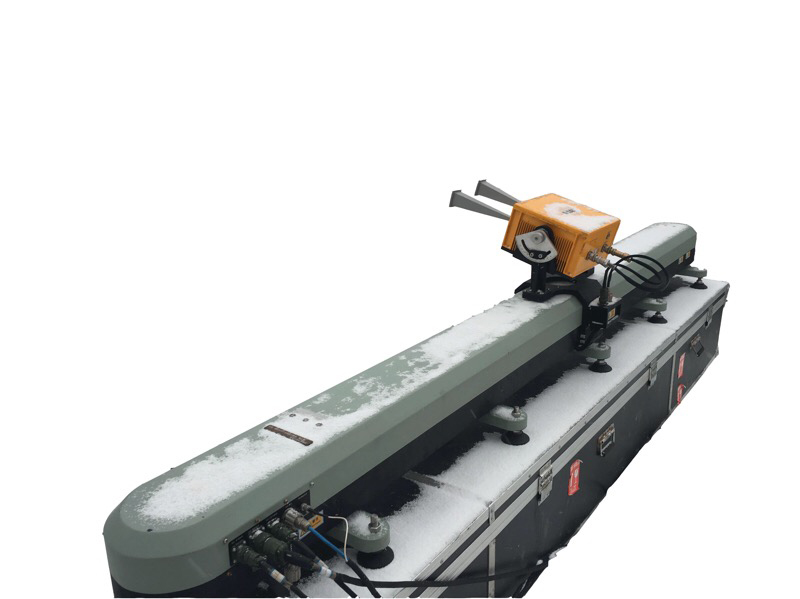

边坡雷达系统外观
系统控制与数据采集软件界面

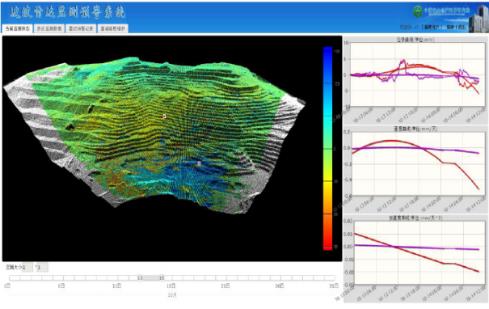

变形监测预警软件界面
技术指标
工作频段：Ku波段
监测范围：60°×20°
监测精度：亚毫米级
距离向分辨率：0.3m
方位向分辨率：4mrad
最远监测距离：5km
图像获取周期：1-10min
防护等级：IP65
供电电源：220V/50Hz
工作温度：-30℃～50℃
功能特点
--远距离遥感监测：无需人员进入被测区域安装合作目标
--全天时监测：连续24小时实时监测
--全天候监测：在几乎所有天气（如雨、雪、雾、尘、风等）条件下都能正常工作
--无人值守：配合自主研发的监测预警软件，系统具备分析危险区域并自动报警的能力，无需专人现场值守监测
--三维图形实时更新显示、互联网远程访问
--数据自动处理、自动生成报表、短信预警平台
--安装便捷
设备运输和安装简单方便，操作自动化程度高，控制和处理软件功能强大，适合野外工作
