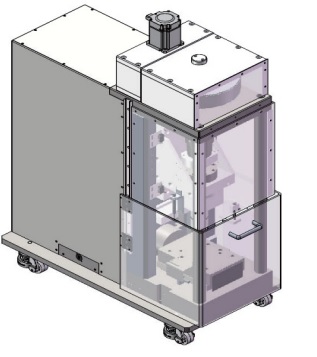

伺服电机控制动单剪系统(EMDSS)
发布者：admin 发布时间：2020-06-14 23:59
伺服电机控制的动态循环单剪系统是一套用于进行动单剪试验的设备，该设备能够进行从小应变0.005%到大应变10%剪切应变幅度的动态循环试验。同时也能进行直剪实验。
该系统轴向和剪切向线性导轨采用超刚性交叉滚子轴承，200mm轴承长度不仅提供了稳定性，同时确保了剪切过程中顶盖的旋转范围最小，从而使测试成为简单的剪切而不是旋转运动。
可选参数
位移量程：
10mm，20mm
力量程：
1kN,2kN,5kN
试样尺寸:
直径50mm,70mm
主要特性
动态加载波形可以为正弦波、方波、三角波或用户自定义波；
作动器可独立控制，配备作动器独立控制软件；
电机控制精度：0.3微米，最大速度2.5mm/s；
力传感器精度为满量程的0.1%；
圆柱试样装于聚四氟乙烯涂层的低摩擦爹环内，可以保证恒定的横截面积；
精度高：伺服电机作动器可以在5Hz下进行±1mm的试验；
采用剪切力传感器，试样剪切何在测量更加真实；
可进行的试验：动单剪、直接剪切、应力应变下的循环加载、K0试验，固结试验、蠕变试验、用户自定义波形加载等。
