界面剪切试验系统 (IST)
发布者：admin 发布时间：2020-06-15 00:02

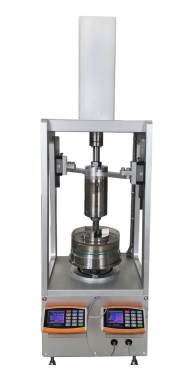

系统介绍
界面剪切试验系统（IST）用于土样和顶帽之间的界面剪切试验。用户可以使用不同粗糙度的顶帽界面来模拟不同的现场工况。设备包含一个轴向荷载系统和一个扭转荷载系统，内置复合传感器可测量轴向荷载和加载在试样上的扭矩，轴向部分通过设备顶部的不仅电机进行驱动，通过传感器反馈进行扭矩闭环控制。用户可根据试验需求进行轴向及扭转的控制。
技术参数
荷载量程
轴向力：10 kN 扭矩：200Nm
位移量程
±2.5mm，±5mm
试样尺寸:
38mm,其它尺寸可定制
主要特性
- 用于不同界面之间的摩擦研究，例如土与土工膜，管道底部接触面和天然材料的界面摩擦；
- 分辨率：荷载1N，位移1微米，角位移：0.0001度，扭距0.2Nm；
- 最大速度： 旋转/125°/分钟,轴向100mm/分钟；
- 整个系统配置灵活，用户可在一定范围内自行更换试样尺寸，摩擦片的种类；
- 可选更小量程的传感器，用于小的轴向荷载和扭矩试验；
- 轴向压力和扭矩的自动过载保护；
- 使用内置传感器进行轴向力控制，使用编码器进行轴向位移控制，也可升级为外部LVDT位移测量与闭环控制；
- 轴向加载的力控制迅速且精度高；可升级为环剪仪。
