共振柱试验系统 (RCA)
发布者：admin 发布时间：2020-06-15 00:10

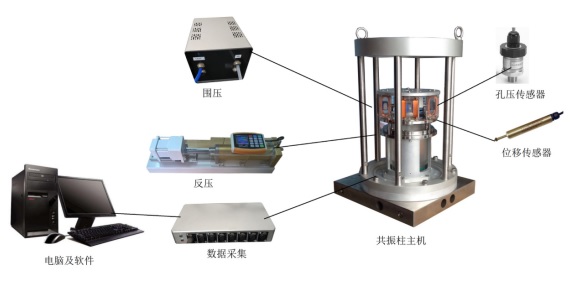

共振柱试验系统RCA是采用一端固定，另一端自由振动的方式来测试土体的共振频率。它通过特斯拉线圈构建的电磁驱动系统使试样的自由端产生扭转或弯曲的强迫振动，通过加速度传感器测得不同频率下被测试样的振动响应，从而得到频响曲线，以及第一阶模态频率。系统由压力室、特斯拉线圈激振控制器、功放、电荷放大器、气压控制器、体积压力控制器、八通道采集仪、软件及电脑组成。
可选参数
压力
围压：1MPa,反压1MPa，孔压1MPa
激振频率：
扭转最大350Hz,弯曲最大200Hz
试样尺寸:
直径50mm，高度100mm
主要特性
- 传感器：安装LVDT传感器和孔压传感器可以监测土样的状态。
- 电荷放大器：用于加速度传感器的信号放大，灵敏度分级可调。
- 标定：提供标准的质量块和标定试样。
- 软件功能：可实现扭转共振频率测试、弯曲共振频率测试、扭转阻尼测试、弯曲阻尼测试
- 扫频采用粗扫和精扫结合
- 采用衰减法进行阻尼测试
- 反压体积和压力过载自动保护
- 压力室底部预留多个通道可用于后期试验扩展
